THREE PIECES SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบ 3 ส่วน

(Versatile Patterns: Full Cone, Hollow Cone, Flat Fan)

คุณสมบัติเด่น (Key Features)

  • ดูแลรักษาง่าย (Easy Maintenance): สามารถถอดส่วนปลายและแกนออกมาทำความสะอาดได้ง่ายเมื่อเกิดการอุดตัน
  • เปลี่ยนหัวฉีดได้หลากหลาย (Mutable Tips): รองรับหัวฉีดหลากหลายรูปแบบ ทั้ง Full Cone, Hollow Cone และ Flat Fan ในบอดี้เดียว
  • ประหยัดค่าใช้จ่าย (Cost Effective): เมื่อหัวฉีดชำรุดเสียหาย สามารถเปลี่ยนเฉพาะส่วนปลาย (Tip) ได้ ไม่ต้องเปลี่ยนทั้งชุด
Download Catalog (ดาวน์โหลดแคตตาล็อก)

มีให้เลือกทั้งแบบทรงกรวย(Full cone), ทรงกรวยกลวง(Hollow Cone), ทรงพัดแบน(Flat)

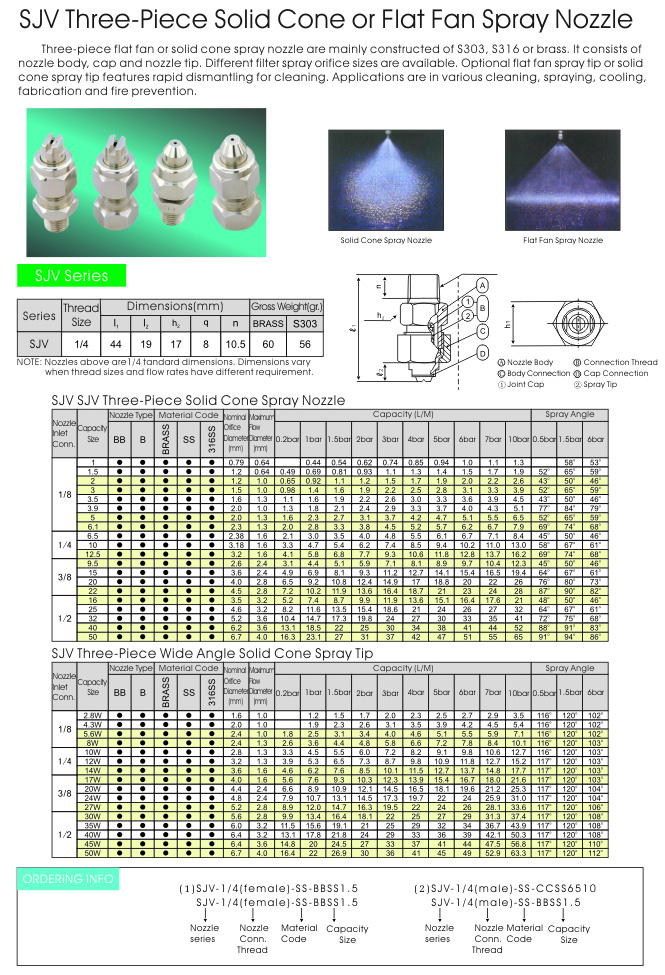

Three Pieces Nozzle Details

Component Parts & Assembly

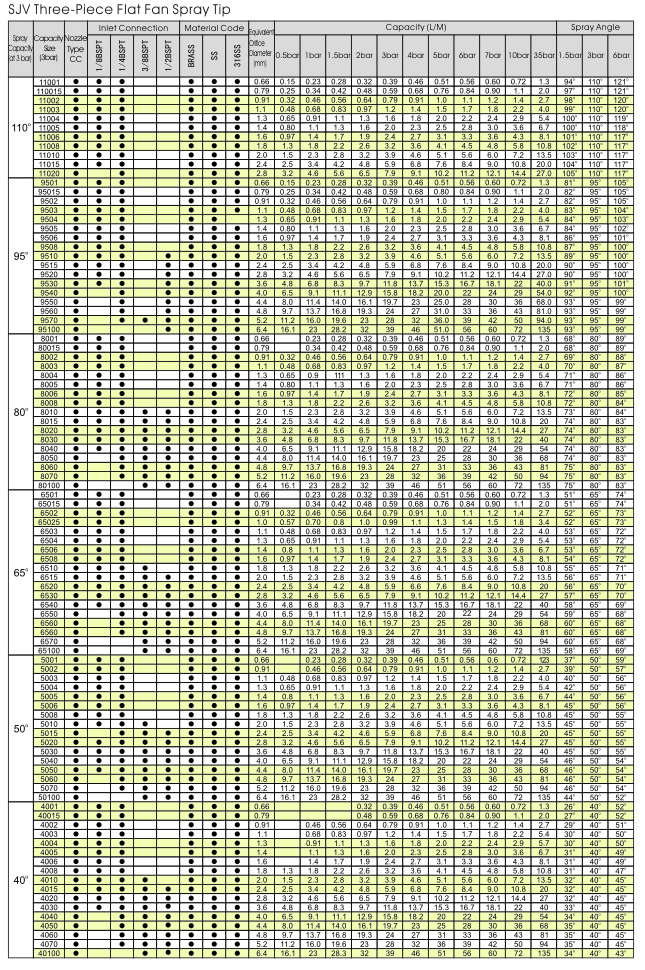

Three Pieces Nozzle Patterns

Spray Patterns & Dimensions

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

1. หัวฉีดสเปรย์แบบ 3 ชิ้น รุ่น SJV คืออะไร?

SJV Series (Three-piece Spray Nozzle) คือหัวฉีดอุตสาหกรรมที่ออกแบบมาให้มีความยืดหยุ่นสูงด้วยโครงสร้างแบบ "แยกส่วน 3 ชิ้น" ช่วยให้ง่ายต่อการเปลี่ยนเฉพาะชิ้นส่วนหัวฉีด (Tip) โดยไม่ต้องถอดตัวเรือน (Body) ออกจากท่อ ทำให้การบำรุงรักษาสะดวกและรวดเร็ว

โครงสร้างและการออกแบบ (Design Features):
  • Modular Design: ประกอบด้วย Body, Spray Tip และ Tip Retainer (อาจเพิ่ม Screen Strainer ได้)
  • High Precision: ผ่านการกลึงละเอียด (Finish machining) เพื่อความแม่นยำของอัตราการไหลและมุมสเปรย์
  • Versatility: รองรับหัวฉีดหลากหลายรูปแบบ ทั้งแบบลำตรง (Solid Stream) และแบบพัด (Flat Fan)

2. ประเภทของหัวฉีด (Spray Tip Variations)

SJVC (Standard Flat Fan)

สำหรับการฉีดพ่นแบบพัดมาตรฐาน ให้แรงปะทะสูง

SJVW (Wide Flat Fan)

สำหรับการฉีดพ่นแบบพัดมุมกว้างพิเศษ ครอบคลุมพื้นที่มากขึ้น

SJVB (Standard Full Cone)

ให้รูปแบบสเปรย์แบบกรวยเต็มทรงกลม สำหรับงานล้างทั่วๆไป

SJVA (Hollow Cone)

ให้รูปแบบสเปรย์แบบกรวยกลวง (Taper atomization) ละอองละเอียด

3. ข้อมูลทางเทคนิค (Technical Specifications)

  • วัสดุ (Materials): ทองเหลือง (Brass), สแตนเลส 303 (303SS), สแตนเลส 316 (316SS)
  • ขนาดข้อต่อ (Inlet): 1/8", 1/4", 3/8", 1/2" (เกลียว NPT หรือ BSPT)
  • แรงดัน (Pressure): รองรับตั้งแต่ 0.2 bar ถึง 35 bar
  • ระบบกรอง (Strainer): มีตะแกรงกรองเลือกได้ (200, 100, 50 Mesh) ตามขนาดรูฉีด

4. การประยุกต์ใช้งาน (Common Applications)

  • Cleaning: การล้างด้วยแรงดันต่ำ-สูง, ล้างชิ้นส่วนเครื่องจักร, ล้างคราบไขมัน (Degreasing)
  • Coating: การเคลือบสารเคมี, การเคลือบสเปรย์เตรียมผิว
  • Cooling: การฉีดพ่นเพื่อลดอุณหภูมิ (Spray cooling)
  • Mining & Construction: การล้างทราย, ถ่านหิน และกรวด

5. วิธีการสั่งซื้อ (Ordering Information)

ระบุรหัสตามโครงสร้าง:

[ตัวเรือน] + [ตะแกรงกรอง (ถ้ามี)] + [ประเภทหัวฉีด] + [ขนาดความจุ] - [รหัสวัสดุ]

ตัวอย่าง: SJVE + GLQ + SJVC - 11001 - SS

6. เปรียบเทียบ: SJV Series vs หัวฉีดแบบชิ้นเดียว

หัวข้อเปรียบเทียบ หัวฉีดแบบ 3 ชิ้น (SJV Series) หัวฉีดแบบชิ้นเดียว (One-Piece)
การซ่อมบำรุง ง่ายกว่า: ถอดเปลี่ยนแค่เฉพาะตัว Tip โดยไม่ต้องถอดตัวเรือนออกจากท่อ ยากกว่า: ต้องถอดหัวฉีดออกทั้งตัวจากท่อ
ความยืดหยุ่น สูง: สามารถเปลี่ยนรูปแบบสเปรย์ (Fan/Cone) ได้โดยใช้ตัวเรือนเดิม ต่ำ: รูปแบบสเปรย์คงที่ เปลี่ยนไม่ได้
การป้องกันการอุดตัน ดีมาก: มีตัวเลือกติดตั้งตะแกรงกรอง (Strainer) ภายในตัวได้ ต่ำ: มักไม่มีที่กรองในตัว ต้องกรองจากระบบหลัก
ต้นทุนระยะยาว ต่ำกว่า: เมื่อหัวฉีดสึกหรอ ซื้อเปลี่ยนแค่ชิ้นส่วน Tip (SJVC/SJVB/SJVA) สูงกว่า: ต้องซื้อหัวฉีดใหม่ทั้งหัว
