SPIRAL WHIRL JET SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบเกลียว (Anti-Clog)

หัวสเปรย์น้ำเดือยหมูควบคุมฝุ่น ไม่อุดตัน

คุณสมบัติเด่น (Key Features)

  • ดีไซน์แบบเกลียวช่วยลดการอุดตัน (Clog-Free Design): ออกแบบให้ไม่มีแกนกลางขวางทางน้ำ ช่วยให้ของเหลวไหลผ่านได้สะดวก ลดปัญหาการอุดตัน (Non-clogging)
  • ประสิทธิภาพการพ่นสูง (High Energy Efficiency): ให้การกระจายละอองน้ำที่ละเอียดและครอบคลุมพื้นที่ได้ดีเยี่ยม ประหยัดพลังงานปั๊มน้ำ
  • เลือกได้ทั้งแบบกรวยเต็มและกรวยกลวง (Two Spray Patterns): สามารถเลือกรุ่นที่ฉีดแบบ Full Cone หรือ Hollow Cone ได้ตามความเหมาะสมของงาน
Download Catalog (ดาวน์โหลดแคตตาล็อก)
Spiral Whirl Jet Spray Nozzle Model

Spiral Nozzle Design

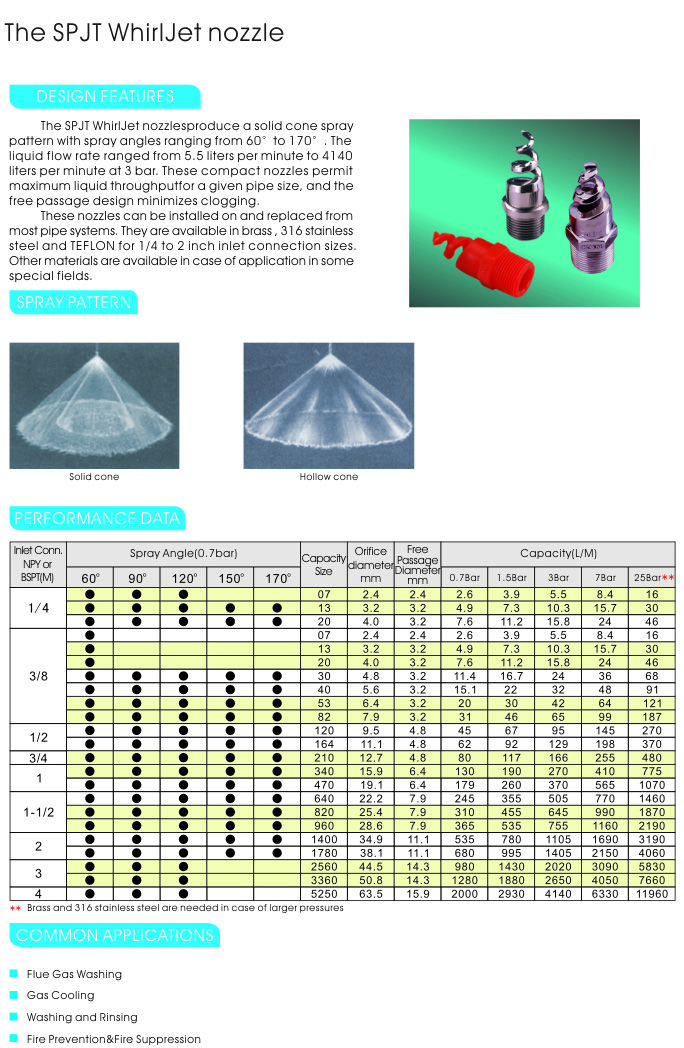

Spiral Whirl Jet Spray Nozzle Specs

Specification Data

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

Spiral Whirl Jet Spray Nozzle (หัวฉีดทรงหางหมู)

1. Spiral Whirl Jet Spray Nozzle คืออะไร? (Deep Definition)

Spiral Whirl Jet Spray Nozzle คือหัวฉีดที่ออกแบบมาให้มีทางเดินของเหลวแบบเปิดโล่ง (Open Passage) โดยไม่มีใบพัดภายใน (Vaneless) ของเหลวจะถูกฉีดผ่านแกนเกลียวสไปรัลที่ทำหน้าที่เป็นตัวเบี่ยงทิศทาง (Deflector) ทำให้แผ่นน้ำแตกตัวเป็นชั้นๆ เกิดเป็นรูปแบบสเปรย์ที่มีประสิทธิภาพสูง

กลไกทางวิศวกรรม: เมื่อของเหลวพุ่งกระทบกับผิวโค้งของเกลียวสไปรัล จะเกิดแรงเฉือนที่ทำให้ฟิล์มน้ำแตกตัวเป็นละอองฝอยที่มีขนาดสม่ำเสมอ การออกแบบนี้ช่วยให้ของเหลวไหลผ่านได้โดยไม่มีสิ่งกีดขวาง ลดโอกาสการอุดตันได้เกือบ 100%

2. คุณลักษณะเด่นและข้อดี (Key Benefits)

  • Non-Clogging (ป้องกันการอุดตันดีเยี่ยม): ไม่มีชิ้นส่วนภายใน (No internal parts) และมีทางเดินน้ำที่กว้าง (Large free passage) ทำให้สิ่งสกปรกขนาดใหญ่สามารถไหลผ่านได้
  • High Energy Efficiency: ผลิตละอองฝอยที่มีประสิทธิภาพได้แม้ในสภาวะแรงดันต่ำ ช่วยประหยัดพลังงานปั๊ม
  • Compact Design: ขนาดกะทัดรัดกว่าหัวฉีดทั่วไปที่มีอัตราการไหลเท่ากัน ช่วยประหยัดพื้นที่ติดตั้ง
  • Multiple Concentric Cones: รูปแบบสเปรย์เป็นกรวยซ้อนกันหลายชั้น เพิ่มพื้นที่ผิวสัมผัส (Surface Area) ระหว่างของเหลวกับก๊าซได้สูงสุด

3. ข้อมูลทางเทคนิคเชิงลึก (Technical Data)

  • วัสดุ (Materials): รองรับการใช้งานที่หลากหลาย:
    • Stainless Steel (316): งานทั่วไปและงานทนการกัดกร่อน
    • Teflon (PTFE): งานสารเคมีที่มีฤทธิ์กัดกร่อนรุนแรง
  • มุมสเปรย์ (Spray Angles): กว้างเป็นพิเศษตั้งแต่ 60° จนถึง 170°
  • ขนาดข้อต่อ: เริ่มต้นตั้งแต่ 1/4" ไปจนถึง 4" (เกลียว NPT/BSPT หรือหน้าแปลน)
  • อัตราการไหล: ครอบคลุมตั้งแต่ 5.5 L/min ถึง 3,000+ L/min (@0.7-7 Bar)

4. การประยุกต์ใช้งานในอุตสาหกรรม (Target Applications)

  • Gas Scrubbing & Absorption: ดักจับมลพิษในหอคอยบำบัดก๊าซเสีย (Wet Scrubber)
  • Fire Protection: ใช้ในระบบ Deluge System เพื่อสร้างม่านน้ำขนาดใหญ่ป้องกันเพลิงไหม้
  • Flue Gas Cooling: ลดอุณหภูมิไอเสียก่อนปล่อยสู่บรรยากาศ
  • Dust Suppression: ควบคุมฝุ่นละอองในเหมืองแร่หรือโรงไฟฟ้า
  • Aeration: การเติมอากาศในระบบบำบัดน้ำเสีย

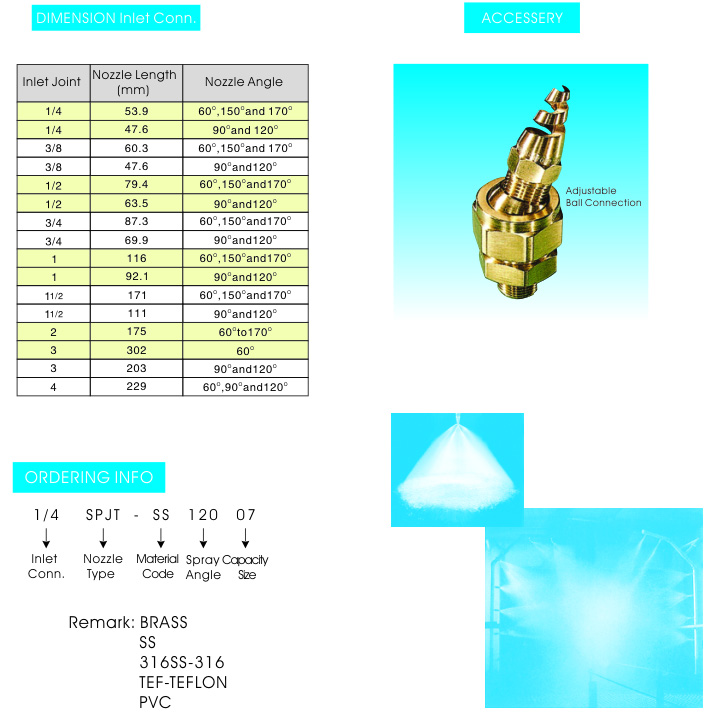

5. วิธีการระบุรหัสสั่งซื้อ (Ordering Example)

[Model] — [Connection Size] — [Angle] [Capacity] — [Material]
SPJT — 1/2 — 120164 — 316SS

(หัวฉีดเดือยหมู เกลียว 1/2 นิ้ว มุม 120 องศา วัสดุสแตนเลส 316)
