HOLLOW CONE SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบทรงกรวยกลวง

(Donut Shape Pattern)

คุณสมบัติเด่น (Key Features)

  • ละอองฝอยละเอียด (Fine Atomization): ให้ละอองน้ำขนาดเล็ก เหมาะสำหรับการดักจับฝุ่น (Dust Control) และการระบายความร้อน (Cooling)
  • ไม่อุดตันง่าย (Clog Resistance): โครงสร้างภายในออกแบบมาให้แปรน้ำวนได้สะดวก ลดความเสี่ยงในการอุดตัน
  • ประหยัดน้ำ (Water Efficiency): รูปแบบการฉีดทรงกรวยกลวงช่วยให้ครอบคลุมพื้นที่วงกว้างได้ดีโดยใช้น้ำน้อยกว่าแบบกรวยเต็ม

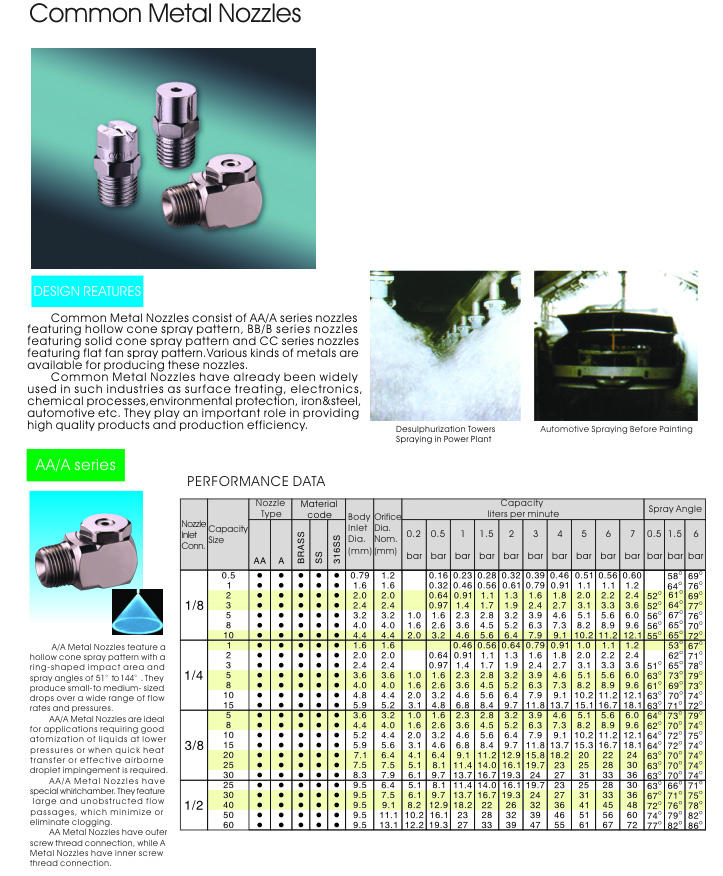

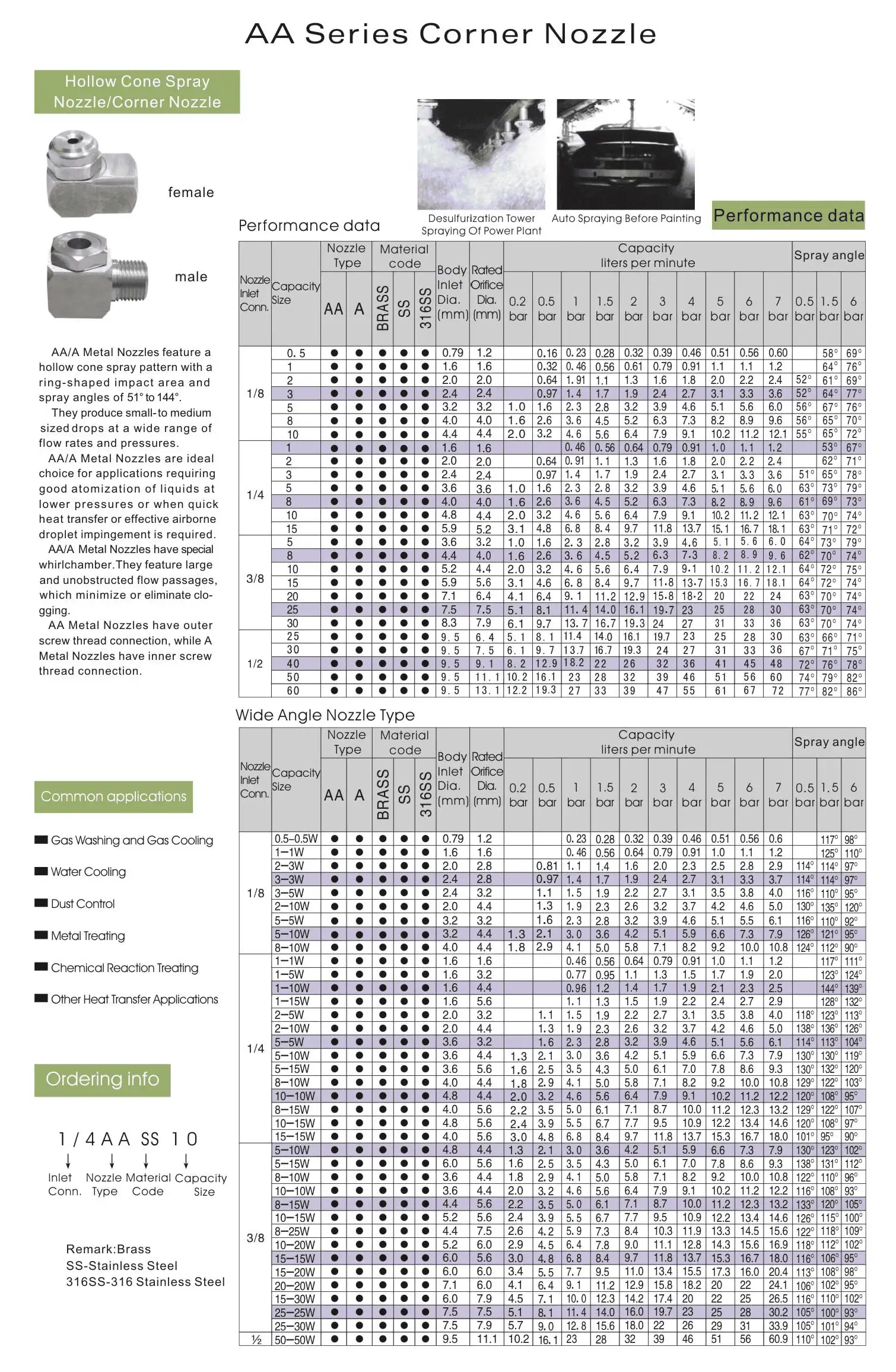

Download Catalog (ดาวน์โหลดแคตตาล็อก)
Hollow Cone Spray Nozzle
Hollow Cone Type 1
Hollow Cone Type 2
Hollow Cone Type 3

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

1. Hollow Cone Spray Nozzle คืออะไร? (Definition)

Hollow Cone Spray Nozzle คือหัวฉีดที่ออกแบบมาเพื่อให้ของเหลวแตกตัวเป็นละอองฝอยในลักษณะ วงแหวน (Ring-shaped) โดยมีช่องว่างตรงกลาง (Hollow center) หัวฉีดประเภทนี้ขึ้นชื่อเรื่องการผลิต ละอองขนาดเล็กที่สุด (Smallest Droplet Size) เมื่อเทียบกับหัวฉีดแบบ Hydraulic ประเภทอื่นที่แรงดันเท่ากัน

หลักการทำงาน (Principle of Operation):

ของเหลวจะถูกส่งเข้าไปใน Swirl Chamber (ห้องหมุนวน) เพื่อสร้างแรงเหวี่ยงหนีศูนย์กลาง (Centrifugal Force) ก่อนจะพุ่งออกจากรูฉีด (Orifice) แรงหมุนนี้ทำให้ของเหลวแผ่ออกเป็นแผ่นบางๆ และแตกตัวเป็นหยดน้ำขนาดเล็กจิ๋วเนื่องจากแรงตึงผิวและแรงต้านอากาศ

2. ประเภทของ Hollow Cone Nozzle (Types of Design)

การเลือกประเภทหัวฉีดมีผลอย่างมากต่อประสิทธิภาพและการบำรุงรักษา:

A. Axial Flow (แบบไหลตามแนวแกน)

  • ลักษณะ: ของเหลวไหลเข้าและออกในแนวเส้นตรงเดียวกัน
  • กลไก: ภายในมีใบพัด (Vane) หรือแผ่นหมุน (Swirl core)
  • จุดเด่น: ดีไซน์กะทัดรัด ให้ละอองฝอยที่ละเอียดมาก
  • ข้อควรระวัง: ใบพัดภายในอาจเกิดการอุดตันได้ง่ายหากของเหลวมีตะกอน

B. Tangential Flow (แบบเข้าด้านข้าง)

  • ลักษณะ: ของเหลวไหลเข้าทางด้านข้าง (มุม 90 องศา)
  • กลไก: ใช้รูปทรงห้องหมุนวนสร้างแรงเหวี่ยง ไม่มีใบพัด (Vaneless)
  • จุดเด่น: ป้องกันการอุดตันได้ดีเยี่ยม เหมาะสำหรับน้ำรีไซเคิล

3. คุณลักษณะเด่นเชิงเทคนิค (Technical Characteristics)

  • Spray Pattern: เป็นรูปวงแหวนสม่ำเสมอ พื้นที่ตรงกลางไม่มีละอองน้ำ
  • Droplet Size: ให้ละอองละเอียด (Fine to Very Fine) เพิ่มพื้นที่ผิว (Surface Area) สูงสุด ส่งผลดีต่อการแลกเปลี่ยนความร้อน

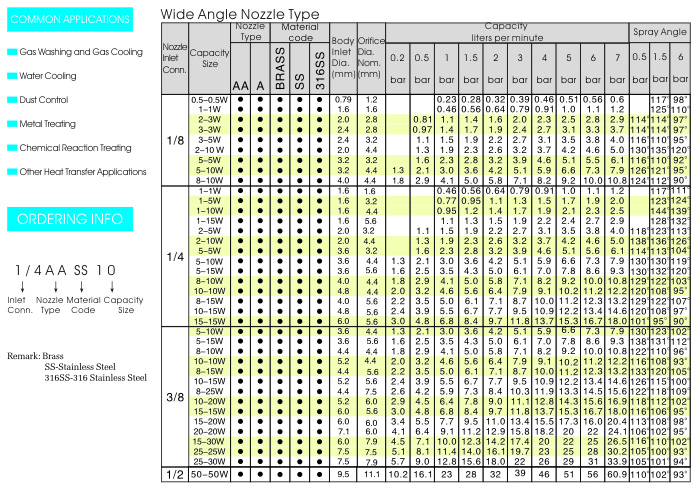

  • Spray Angles: โดยทั่วไปมีตั้งแต่ 40° ไปจนถึง 130° (มุมกว้างพิเศษ)
  • Impact: แรงกระแทกต่ำ (Low impact) เน้นการกระจายตัวมากกว่าการพุ่งชน

4. การประยุกต์ใช้งาน (Applications)

1. Gas Cooling: ลดอุณหภูมิไอเสียในปล่องควันด้วยละอองน้ำที่ระเหยเร็ว
2. Dust Suppression: จับอนุภาคฝุ่นในอากาศด้วยละอองน้ำขนาดเล็ก
3. Gas Scrubbing: ฉีดพ่นสารเคมีเพื่อดักจับก๊าซพิษในหอคอย Scrubbers
4. Air Humidification: เพิ่มความชื้นในระบบปรับอากาศหรือโรงเรือน
5. Chemical Process: การฉีดพ่นสารเคมีในกระบวนการผลิตต่างๆ

5. ตารางเปรียบเทียบการเลือกใช้งาน (Selection Guide)

คุณสมบัติ (Properties) Axial Flow (มีใบพัด) Tangential Flow (ไร้ใบพัด)
ขนาดละออง (Droplet Size) Fine / Very Fine (ละเอียดมาก) Fine / Medium (ละเอียดปานกลาง)
ความเสี่ยงการอุดตัน (Clogging Risk) สูง (ถ้ามีตะกอน) ต่ำมาก (Whirlchamber เปิดโล่ง)
ความสม่ำเสมอ (Uniformity) สูงมาก สูง
พื้นที่ติดตั้ง (Installation) ใช้พื้นที่น้อย (แนวตรง) ต้องการพื้นที่ด้านข้าง (ตัว L)
