FULL CONE SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบทรงกรวยเต็ม

(Solid Cone Pattern)

คุณสมบัติเด่น (Key Features)

  • การกระจายตัวสม่ำเสมอ (Uniform Distribution): ให้ปริมาณน้ำสม่ำเสมอทั่วทั้งพื้นที่วงกลม เหมาะสำหรับการล้างและการเคลือบผิว
  • เม็ดน้ำขนาดกลางถึงใหญ่ (Medium to Large Droplets): ช่วยลดการฟุ้งกระจายและเพิ่มแรงกระแทกในการทำความสะอาด
  • ช่องทางไหลกว้าง (Large Flow Passage): ออกแบบมาเพื่อลดการอุดตัน ช่วยให้ใช้งานได้ยาวนานแม้กับน้ำที่ไม่สะอาดมาก
Standard Angle Catalog Wide Angle Catalog 15-30 Degree Catalog
Full Cone Type 1
Full Cone Type 2
Full Cone Type 3

Performance Specs (ข้อมูลทางเทคนิค)

Full Cone Spray Nozzle Specifications

Standard Full Cone Specifications

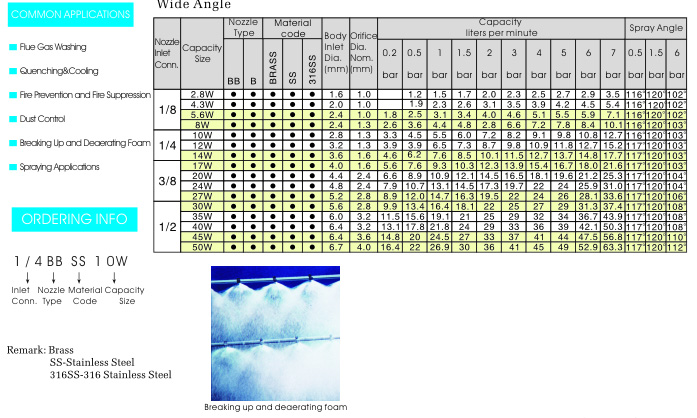

Wide Angle Full Cone Specifications

Wide Angle Series Specifications

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

1. Full Cone Spray Nozzle คืออะไร? (Deep Definition)

Full Cone Spray Nozzle คือหัวฉีดที่ให้รูปแบบการสเปรย์เป็นรูปกรวยที่มี "เนื้อน้ำเต็มวง" (Solid Cone) ตั้งแต่ขอบนอกจนถึงจุดกึ่งกลาง ต่างจากแบบ Hollow Cone ตรงที่ไม่มีที่ว่างตรงกลาง ทำให้การกระจายตัวของละอองน้ำมีความหนาแน่นและสม่ำเสมอทั่วทั้งพื้นที่หน้าตัด (Cross-sectional area)

กลไกภายใน (Internal Mechanism):

หัวฉีดประเภทนี้มักมีส่วนประกอบสำคัญคือ "ใบพัดภายใน" (Internal Vane / Swirler) ซึ่งถูกออกแบบมาเพื่อสร้างความปั่นป่วน (Turbulence) ให้กับของเหลวก่อนถึงรูฉีด ใบพัดนี้จะบังคับให้ของเหลวหมุนวนในทิศทางที่กำหนดเพื่อให้เกิดการแตกตัวเป็นละอองที่กระจายตัวเต็มพื้นที่กรวย

2. รูปแบบการฉีด (Spray Patterns & Variations)

Round Full Cone

รูปแบบมาตรฐาน ให้หน้าตัดเป็นวงกลม เหมาะกับงานทั่วไป

Square Full Cone

รูปแบบหน้าตัดเป็น "สี่เหลี่ยมจัตุรัส" เพื่อให้การฉีดพ่นบนสายพานมีการซ้อนทับกัน (Overlapping) ที่สม่ำเสมอสูงสุด

Narrow Angle (15° - 30°)

ให้แรงปะทะสูง (High Impact) สำหรับงานล้างที่ต้องการแรงดันเจาะจงจุด

Wide Angle (90° - 120°)

ให้การครอบคลุมพื้นที่กว้าง ในระยะความสูงที่จำกัด

3. คุณลักษณะเด่นทางวิศวกรรม (Engineering Features)

  • Uniformity: การกระจายตัวของละอองน้ำมีความคลาดเคลื่อนต่ำมาก เหมาะกับงานที่ต้องการความแม่นยำสูง
  • Medium to Coarse Droplets: ขนาดละอองกลางถึงใหญ่ มีมวลและแรงเฉื่อยสูง ไม่ปลิวตามลม (Drift resistant)
  • High Impact: มีเนื้อน้ำเต็มพื้นที่ ให้แรงปะทะมากกว่าหัวฉีดแบบ Hollow Cone ในแรงดันที่เท่ากัน

4. การประยุกต์ใช้งาน (Target Applications)

  • Chemical Processing: ฉีดพ่นสารเคมีให้เกิดการทำปฏิกิริยาอย่างทั่วถึง
  • Cooling: ฉีดหล่อเย็นชิ้นงานเหล็ก, แม่พิมพ์ หรืออุปกรณ์ที่ต้องการลดอุณหภูมิสม่ำเสมอ
  • Fire Protection: ระบบ Deluge System สร้างม่านน้ำหนาแน่นป้องกันไฟ
  • Washing & Rinsing: ล้างคราบสกปรกออกจากชิ้นงานบนสายพานลำเลียง
  • Gas Scrubbing: กำจัดอนุภาคและก๊าซพิษในหอคอยบำบัดอากาศ

5. ตารางข้อมูลทางเทคนิค (Technical Selection Table)

รุ่นสินค้า รูปแบบสเปรย์ มุมสเปรย์ (องศา) ขนาดละอองน้ำ จุดเด่น
Standard FC วงกลมเต็ม 45° - 90° กลาง ใช้งานอเนกประสงค์ แรงปะทะดี
Wide-Angle FC วงกลมเต็ม 110° - 120° กลาง-ใหญ่ ครอบคลุมพื้นที่กว้างมาก
Square FC สี่เหลี่ยมเต็ม 60° - 90° กลาง เหมาะกับสายพานและการจัดเรียง Matrix
Vaneless FC วงกลมเต็ม 60° - 90° ใหญ่ ไม่มีใบพัดภายใน ป้องกันการอุดตันดีเยี่ยม
"Full Cone Spray Nozzles: ความสม่ำเสมอที่คุณมั่นใจได้"

ไม่ว่าจะเป็นการระบายความร้อน การล้างพื้นผิว หรือกระบวนการทางเคมี หัวฉีดแบบกรวยเต็มของเราถูกออกแบบมาด้วยวิศวกรรมที่แม่นยำ เพื่อให้มั่นใจว่าทุกตารางนิ้วของพื้นผิวจะได้รับปริมาณน้ำที่เท่ากัน ลดความผิดพลาดในกระบวนการผลิต และเพิ่มประสิทธิภาพสูงสุดในทุกการใช้งาน
