FLAT FAN SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบทรงพัดแบน

(Flat Spray Pattern)

คุณสมบัติเด่น (Key Features)

  • แรงปะทะสูง (High Impact): ให้แรงกระแทกเป็นเส้นตรง เหมาะสำหรับงานขัดล้างทำความสะอาดพื้นผิว
  • ม่านน้ำสม่ำเสมอ (Uniform Spray Distribution): การกระจายตัวของน้ำเป็นรูปพัดที่สม่ำเสมอ ช่วยให้ทำความสะอาดหรือเคลือบผิวได้อย่างทั่วถึง
  • เหมาะสำหรับการเรียงแถว (Ideal for Headers): ออกแบบมาให้มีการกระจายน้ำแบบ Tapered Edge เพื่อให้เมื่อติดตั้งเรียงกันจะเกิดการซ้อนทับ (Overlap) ที่สมบูรณ์
Download Catalog (ดาวน์โหลดแคตตาล็อก)

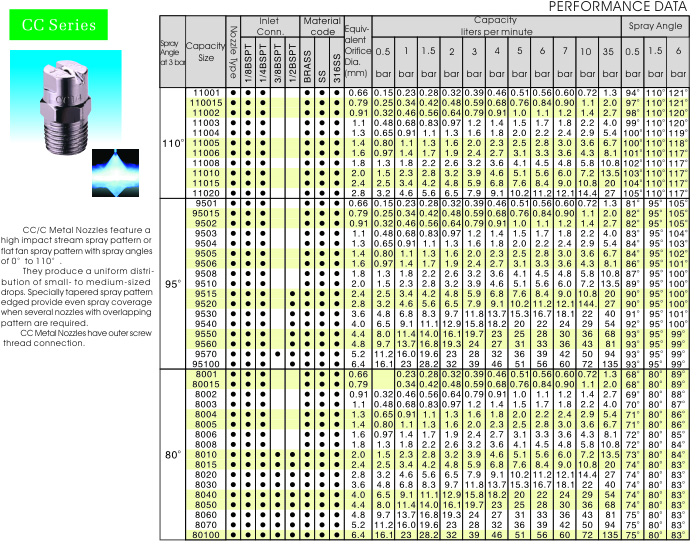

Flat Fan Type 1

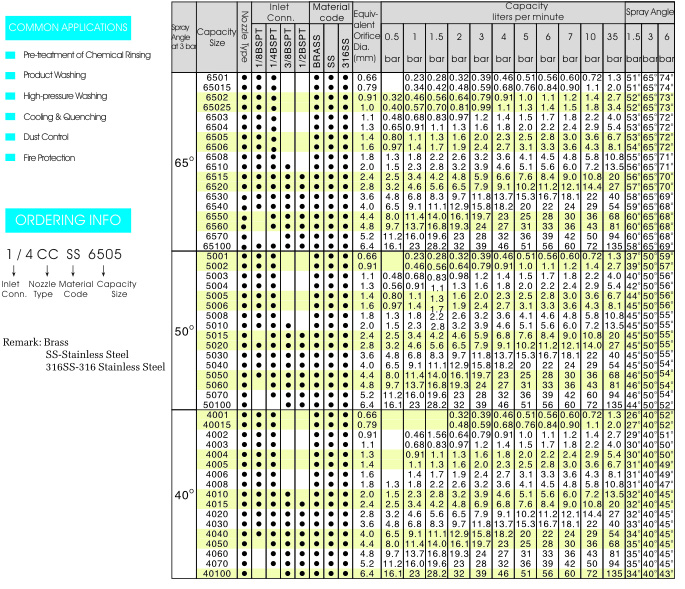

Flat Fan Type 2

Performance Specs (ข้อมูลทางเทคนิค)

Flat Fan Spray Nozzle Specifications

Standard Flat Fan Specifications

Flat Fan Flow Rate Data

Flow Rate & Dimensions

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

1. Flat Fan Spray Nozzle คืออะไร? (Deep Definition)

Flat Fan Spray Nozzle คือหัวฉีดที่ผลิตรูปแบบการสเปรย์ออกมาเป็น "แผ่นแบน" หรือลักษณะคล้ายพัด (Fan shape) ของเหลวจะถูกบีบผ่านรูฉีดที่มีลักษณะเป็นวงรี (Elliptical orifice) หรือการกระทบกับหน้าจาน (Deflector) ทำให้เกิดละอองน้ำที่มีความเร็วสูงและมีแรงปะทะแรงกว่าหัวฉีดแบบกรวย

จุดเด่นที่เป็นหัวใจสำคัญ:
  • High Impact: ให้แรงกระแทกสูงสุดในบรรดาหัวฉีด Hydraulic (ที่แรงดันเท่ากัน)
  • Linear Coverage: ฉีดพ่นเป็นแนวเส้นตรง เหมาะสำหรับการล้างที่ต้องการความแม่นยำ
  • Uniform Distribution: มีการกระจายตัวของน้ำที่สม่ำเสมอตามแนวพัด

2. ประเภทของ Flat Fan (Spray Patterns)

Tapered Edge (แบบขอบบาง)

ปริมาณน้ำจะเข้มข้นตรงกลางและบางลงที่ขอบ เหมาะสำหรับติดตั้งบนรางหัวฉีด (Spray Bar) โดยให้มีการ ซ้อนทับกัน (Overlapping) ประมาณ 30% เพื่อความสม่ำเสมอทั่วทั้งแถว

Even Flat Fan (แบบสม่ำเสมอ)

ปริมาณน้ำเท่ากันสม่ำเสมอตลอดความกว้าง เหมาะสำหรับใช้งาน หัวเดียว (Single Nozzle) เช่น การฉีดล้างเฉพาะจุด หรือการฉีดสารเคมีที่ไม่ต้องการการซ้อนทับ

Deflected Type (V-Jet)

น้ำพุ่งกระทบหน้าจานแล้วแผ่ออก ให้แรงปะทะสูงมากและป้องกันการอุดตันได้ดีเยี่ยม (Large Free Passage)

3. การประยุกต์ใช้งาน (Target Applications)

  • High-Pressure Washing: ล้างรถ, ล้างชิ้นงานโลหะ, ล้างแผงโซลาร์เซลล์, ล้างคราบไขมัน
  • Surface Treatment: การฉีดเตรียมผิวโลหะก่อนพ่นสี (Phosphate Coating)
  • Cooling: ลดอุณหภูมิผิวหน้าชิ้นงาน เช่น แผ่นเหล็ก หรือลูกกลิ้งรีดเหล็ก
  • Lubrication: ฉีดพ่นน้ำมันหล่อลื่นลงบนโซ่ หรือแม่พิมพ์
  • Curtain Spray: สร้าง "ม่านน้ำ" เพื่อป้องกันฝุ่นหรือควันในพื้นที่เปิด

4. ตารางเปรียบเทียบวัสดุ (Material Selection)

วัสดุ ความทนทานต่อการกัดกร่อน ความแข็งแรง / แรงดัน เหมาะสำหรับ
Stainless Steel 303/316 ดีมาก สูงมาก งานล้างอุตสาหกรรมทั่วไป, สารเคมีอ่อนๆ
Hardened Stainless Steel ดี สูงที่สุด งานฉีดพ่นแรงดันสูงมาก หรือสารที่มีความคม
Brass (ทองเหลือง) ปานกลาง ปานกลาง งานน้ำสะอาด, ราคาประหยัด
PVC / PP / PVDF ดีเยี่ยม (สารเคมี) ต่ำ งานล้างกรด, สารเคมีเข้มข้น
"Flat Fan Spray Nozzles: พลังแห่งการล้างและการเคลือบที่แม่นยำ"

หากงานของคุณต้องการ 'แรงปะทะ' ที่ทรงพลัง หรือการเคลือบผิวที่ 'สม่ำเสมอ' หัวฉีดแบบพัดคือคำตอบที่ดีที่สุด ด้วยการออกแบบที่รีดปริมาณน้ำให้เป็นแผ่นบางความเร็วสูง ทำให้สามารถกำจัดคราบฝังลึก หรือกระจายสารเคมีได้อย่างทั่วถึง ลดการสูญเสียทรัพยากรและเพิ่มกำไรให้ธุรกิจของคุณ
