COMMON NARROW ANGLE SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบมุมแคบ

เหมาะสำหรับงานฉีดล้างทำความสะอาดที่ต้องการความแรงของน้ำ

คุณสมบัติเด่น (Key Features)

  • แรงปะทะสูงพิเศษ (High Impact): ให้แรงฉีดพ่นที่มีพลังสูง ช่วยขจัดคราบสกปรกที่ฝังแน่นได้อย่างมีประสิทธิภาพ
  • มุมฉีดแคบ 15° - 30° (Narrow Angle): ควบคุมทิศทางน้ำได้แม่นยำ เหมาะสำหรับการใช้งานที่ต้องการความเข้มข้นในพื้นที่จำกัด
  • ล้างร่องลึกได้ดี (Deep Cleaning): ประสิทธิภาพสูงในการฉีดล้างทำความสะอาดร่องลึก, ท่อ หรือซอกมุมที่เข้าถึงยาก
Download Catalog (ดาวน์โหลดแคตตาล็อก)
Common Narrow Angle Spray Nozzle Model

Standard Narrow Angle Nozzle

Common Narrow Angle Spray Nozzle Specs

Spray Patterns & Dimensions

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

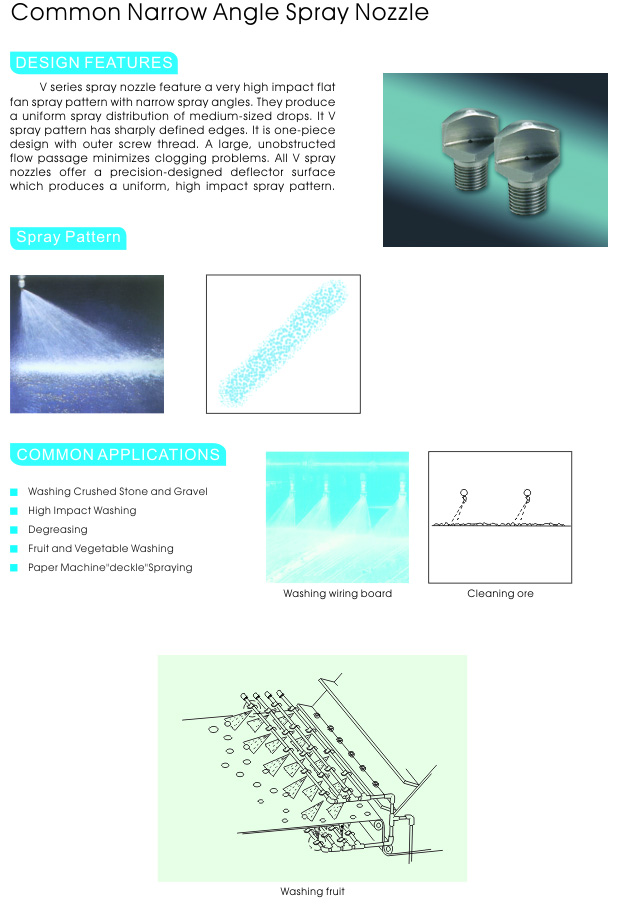

หัวฉีดสเปรย์แรงปะทะสูงรุ่น V Series (Narrow Angle Flat Fan Nozzle)

หัวฉีดรุ่น V Series เป็นหัวฉีดที่ถูกออกแบบมาเป็นพิเศษเพื่อสร้างแรงปะทะที่รุนแรงที่สุด (Very High Impact) โดยให้รูปแบบการฉีดแบบพัด (Flat fan) ในมุมที่แคบ เหมาะสำหรับงานทำความสะอาดที่ต้องการพลังในการขจัดคราบสูง

1. จุดเด่นและคุณลักษณะการออกแบบ (Design Features)

  • High Impact Narrow Pattern: ให้รูปแบบสเปรย์แบบพัดที่มีแรงปะทะสูงมากด้วยมุมฉีดที่แคบ
  • Uniform Distribution: กระจายละอองน้ำได้อย่างสม่ำเสมอ โดยมีขนาดละอองน้ำระดับปานกลาง (Medium-sized drops)
  • Sharply Defined Edges: ขอบของแนวสเปรย์มีความคมและชัดเจน ทำให้ควบคุมพื้นที่การฉีดได้แม่นยำ
  • Deflector Surface Design: พื้นผิวตัวเบี่ยงทิศทาง (Deflector) ถูกออกแบบอย่างแม่นยำ เพื่อให้ได้รูปแบบสเปรย์ที่สม่ำเสมอและมีพลังทำลายคราบสูงสุด
  • Non-Clogging One-Piece Design: ตัวเรือนเป็นชิ้นเดียว (One-piece) พร้อมเกลียวตัวผู้ โดยมีทางไหลของน้ำที่กว้างและไม่มีสิ่งกีดขวาง ช่วยลดปัญหาการอุดตันได้ดีเยี่ยม

2. ข้อมูลทางเทคนิค (Technical Specifications)

  • วัสดุ (Materials): ทองเหลือง (Brass), สแตนเลส 303 (SS), สแตนเลส 316 (316SS)
  • ขนาดข้อต่อ (Inlet Sizes): 1/8" ถึง 1/2" เกลียวมาตรฐาน NPT หรือ BSPT (Male)
  • มุมสเปรย์ (Spray Angles): ครอบคลุมมุมแคบตั้งแต่มุม 15° ถึง 50° (@3 bar)

3. การประยุกต์ใช้งานจริง (Common Applications)

งานล้างกรวดและหินโม่
Crushed stone gravel washing
งานขจัดคราบน้ำมัน
Oil Removing (High Impact)
งานล้างผักและผลไม้
Fruit and vegetable washing
งานในโรงงานกระดาษ
Paper machine deckle spraying
งานทำความสะอาดแรงดันสูง
High impact washing

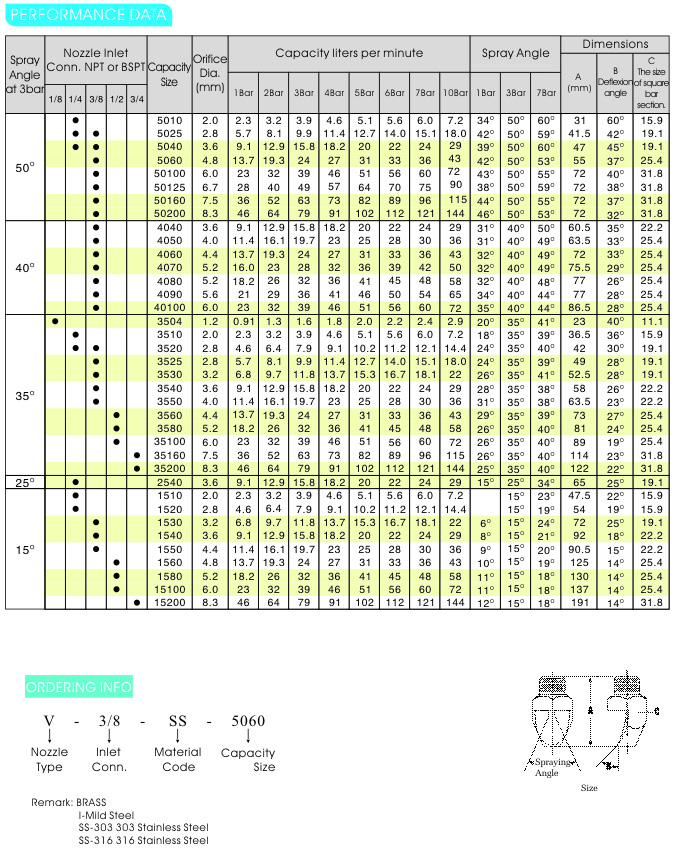

4. ตารางประสิทธิภาพการทำงาน (Performance Data Insights)

รองรับแรงดันได้ตั้งแต่ 1 bar ถึง 10 bar ตัวอย่างอัตราการไหล:

รุ่น (Capacity Size) มุมสเปรย์ (@3 bar) ขนาดรู (mm) Flow @3 bar (L/min) Flow @10 bar (L/min)
5010 50° 2.0 3.9 7.2
5060 50° 4.8 24 43
4040 40° 3.6 15.8 29
1550 15° 4.4 19.7 36

5. วิธีการระบุรหัสสั่งซื้อ (Ordering Information)

[รุ่นหัวฉีด] — [ขนาดเกลียว] — [รหัสวัสดุ] — [ขนาดความจุ]

ตัวอย่าง: V — 3/8 — SS — 5060
(รุ่น V ขนาดเกลียว 3/8" วัสดุสแตนเลส มุมสเปรย์ 50° อัตราการไหลเบอร์ 60)
