CLAMP PIPE SPRAY NOZZLE
หัวฉีดน้ำแบบสปริงรัดท่อน้ำ

Noval, practical adjusting ball-type nozzle

Adjusting Ball-Type Nozzle ออกแบบมาให้มีการ Clamp ท่อได้สองแบบในรุ่น 26988/27988 Series ที่เป็นลวดสปริงรัดท่อ และรุ่น 155 Series ที่ยึดด้วยเกลียว

สามารถที่จะเลือกหัวฉีดให้เหมาะกับงานได้แก่ Hollow Cone, Solid Cone หรือ Flat Fan

คุณสมบัติเด่น (Key Features)

  • ติดตั้งง่าย (Easy Installation): ระบบสปริงรัดท่อช่วยให้ติดตั้งและถอดทำความสะอาดได้รวดเร็วโดยไม่ต้องใช้เครื่องมือ
  • ปรับทิศทางได้ (Adjustable Direction): หัวบอลปรับได้อิสระ ช่วยให้ฉีดน้ำได้ตรงจุดที่ต้องการแม่นยำ
  • มีหลายวัสดุ (Material Options): มีทั้งแบบพลาสติกคุณภาพสูงและแบบโลหะ เพื่อความเหมาะสมกับการใช้งานและอุณหภูมิ
Download Catalog (ดาวน์โหลดแคตตาล็อก)
Clamp Nozzle Structure

Spring Clamp Structure

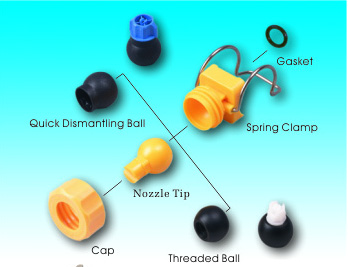

Clamp Nozzle Body

Body Dimensions

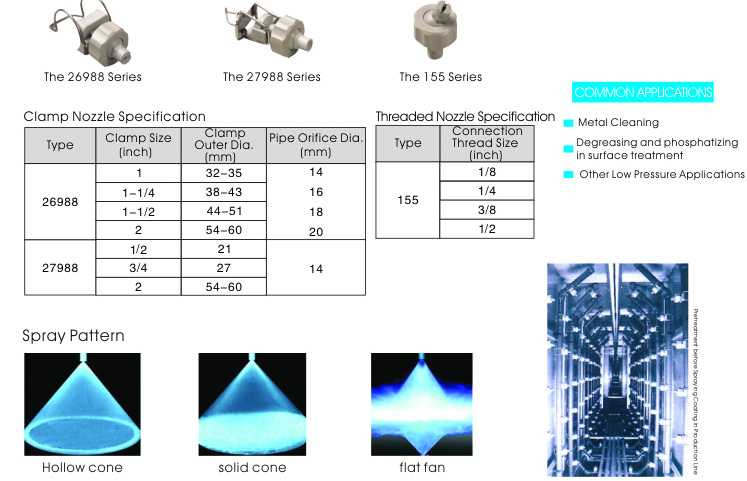

Clamp Nozzle Plastic Application

Various Application Examples

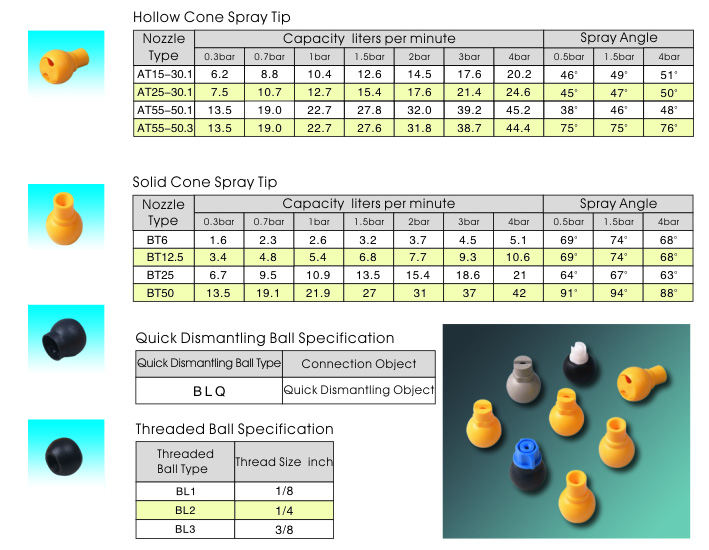

Adjustable Tip Patterns

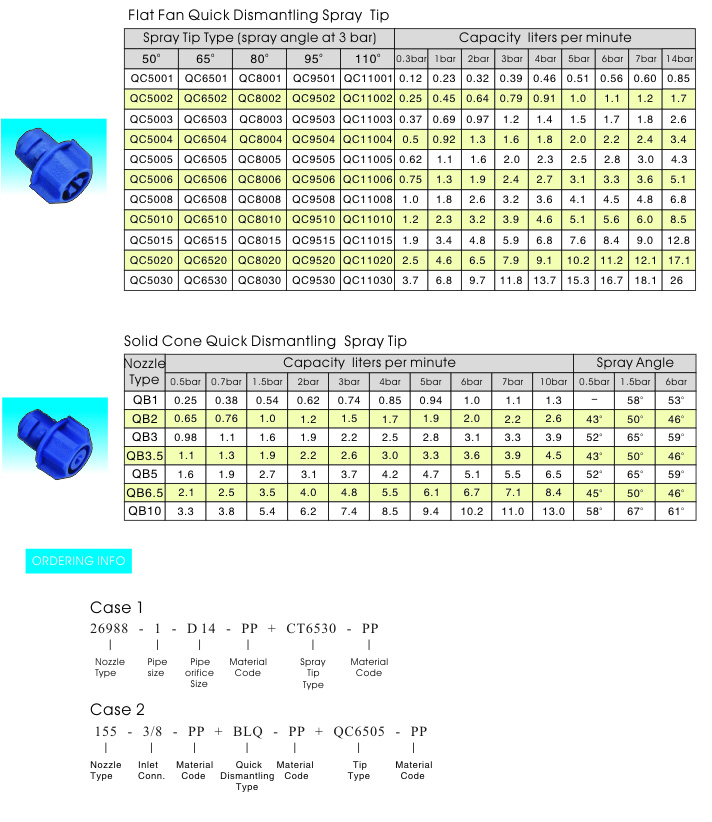

Performance Data Table 1

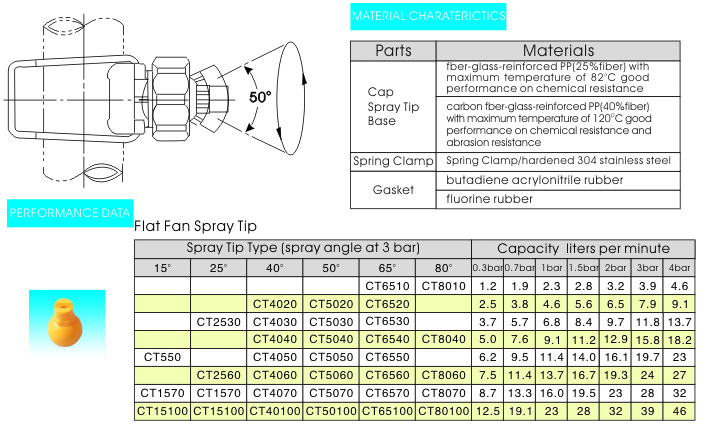

Performance Data Table 2

ข้อมูลเชิงลึกทางวิศวกรรม

1. Clamp Pipe Spray Nozzle คืออะไร? (Definition)

Clamp Pipe Spray Nozzle คือชุดหัวฉีดที่ออกแบบมาเพื่อติดตั้งเข้ากับท่อจ่ายน้ำโดย ไม่ต้องต๊าปเกลียว (Threading) เพียงแค่เจาะรูที่ท่อแล้วใช้ตัวประกับ (Clamp) หนีบเข้ากับท่อ หัวฉีดประเภทนี้มักมาพร้อมกับชุดหัวบอล (Adjustable Ball) ที่ทำให้ผู้ใช้งานสามารถปรับทิศทางการฉีดพ่นได้รอบทิศทาง

ส่วนประกอบสำคัญ (Key Components):
  • Clamp Body: ตัวเรือนที่ทำหน้าที่รัดเข้ากับท่อ (มีหลายขนาดตามมาตรฐาน Pipe Size)
  • Seal / O-Ring: ยางกันซึม ป้องกันน้ำรั่ว
  • Adjustable Ball: หัวบอลที่สามารถถอดเปลี่ยนได้ มีทั้งแบบ Flat Fan, Full Cone และ Hollow Cone
  • Cap / Threaded Nut: ฝาครอบสำหรับล็อกหัวบอลให้แน่นหลังจากปรับทิศทางแล้ว

2. จุดเด่นเชิงวิศวกรรม (Engineering Advantages)

A. Easy Alignment

โครงสร้างแบบ Ball Joint ปรับมุมองศาได้ถึง 25° - 30° ในทุกทิศทาง โดยไม่ต้องรื้อระบบท่อ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง

B. Quick Maintenance

ลด Downtime ได้ดีเยี่ยม เพียงหมุนฝาครอบ (Cap) ก็สามารถถอดหัวบอลล้างทำความสะอาดได้ทันที โดยไม่ต้องถอดตัว Clamp ออกจากท่อ

C. Chemical Resistance

วัสดุ Glass-reinforced Polypropylene ทนสารเคมีกัดกร่อนได้ดีเยี่ยม ทนความร้อนสูง (70°C - 90°C) และไม่เป็นสนิม

3. ข้อมูลทางเทคนิค (Selection Criteria)

ขนาดท่อที่รองรับ (Pipe Size) 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" (มาตรฐานท่อเหล็ก/PVC)
ขนาดรูเจาะท่อ (Drill Hole) 14 mm, 16 mm, 18 mm หรือ 20 mm
แรงดันใช้งาน (Operating Pressure) สูงสุดประมาณ 4-7 Bar (60-100 PSI)
ประเภทหัวฉีด (Spray Pattern) Flat Fan, Full Cone, Hollow Cone
วัสดุตัวเรือน (Material) PP (Polypropylene)

4. การประยุกต์ใช้งาน (Target Applications)

  • Pre-treatment Lines: ฉีดล้างคราบไขมัน (Degreasing) และเคลือบฟอสเฟตก่อนพ่นสี
  • PCB Washing: ล้างแผ่นวงจรอิเล็กทรอนิกส์ที่ต้องการความแม่นยำ
  • Cooling & Quenching: ฉีดพ่นละอองน้ำลดอุณหภูมิชิ้นงานบนสายพาน
  • Bottle & Crate Washing: ระบบล้างขวดและตะกร้าในอุตสาหกรรมเครื่องดื่ม
  • Scrubber Systems: หอดักจับฝุ่นและก๊าซเสียที่ต้องการการบำรุงรักษาง่าย

5. วิธีการติดตั้ง (Installation Guide)

  1. เจาะรู (Drilling): เจาะรูที่ท่อตามขนาดที่ระบุ (เช่น 14 มม.) และลบคมรอบรู
  2. วางตำแหน่ง (Positioning): ครอบ Clamp ลงบนรู ให้รูของหัวฉีดตรงกับรูที่เจาะ
  3. ล็อค (Locking): ใช้สปริงคลิปหรือน็อตขันให้แน่น
  4. ปรับมุม (Adjustment): ใส่หัวบอล ปรับทิศทาง แล้วหมุนฝาครอบล็อคให้แน่น
