AIR ABSORPTION FLAT FAN SPRAY NOZZLE
หัวฉีดสเปรย์น้ำแบบเพิ่มแรงลม

หัวฉีดน้ำรุ่นนี้เหมาะสำหรับงานที่ต้องการความแรงของน้ำสูง

คุณสมบัติเด่น (Key Features)

  • แรงปะทะสูง (High Impact Force): ให้แรงปะทะของละอองน้ำสูงและกระจายตัวสม่ำเสมอ ช่วยขจัดคราบสกปรกได้ล้ำลึก
  • ดึงอากาศช่วยเพิ่มความแรง (Air Induction): ใช้หลักการดึงอากาศรอบข้างเข้ามาผสมเพื่อช่วยเพิ่มโมเมนตัมของละอองน้ำ
  • การล้างทำความสะอาดที่มีประสิทธิภาพ (Efficient Cleaning): เหมาะสำหรับงานล้างทำความสะอาดที่ต้องการความรุนแรงสูง (Hard cleaning) และการลอกสี
Download Catalog (ดาวน์โหลดแคตตาล็อก)

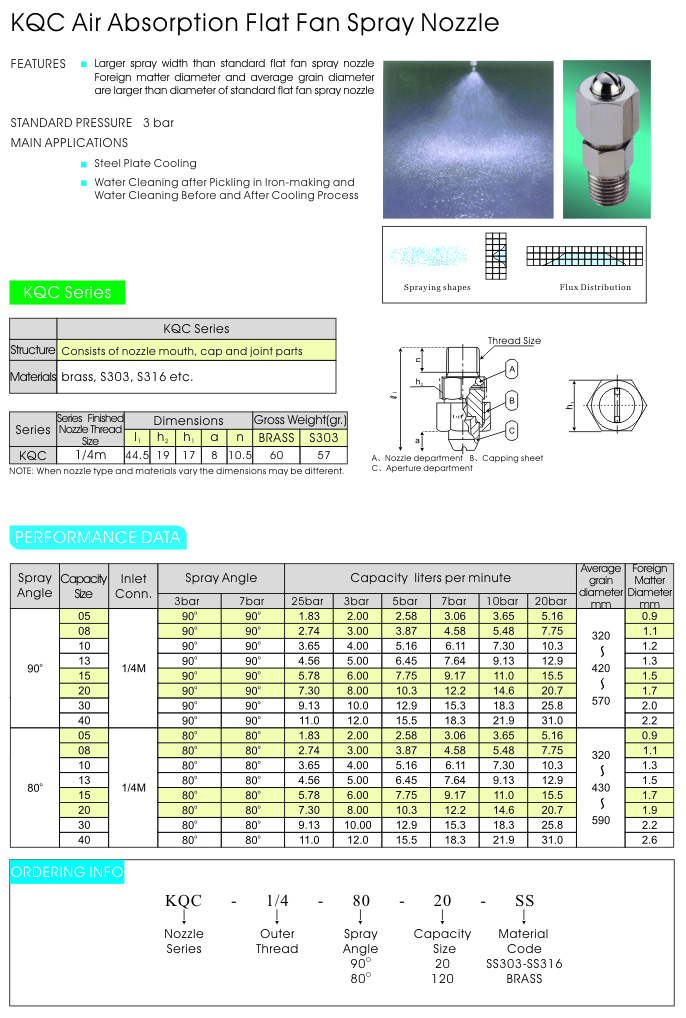

Air Absorption Flat Fan Spray Nozzle

Air Absorption Flat Fan Spray Nozzle Model

ข้อมูลเชิงลึกทางวิศวกรรม (Engineering Deep Dive)

หัวฉีดสเปรย์ลมและไอน้ำรุ่น K1 Series (Air Absorption Flat Fan Nozzle)

1. จุดเด่นและลักษณะการออกแบบ (Product Features)

หัวฉีดรุ่น K1 Series เป็นหัวฉีดอเนกประสงค์ที่ออกแบบมาเพื่อใช้กับ อากาศอัด (Compressed Air) และ ไอน้ำ (Steam) โดยเฉพาะ ให้รูปแบบการสเปรย์แบบพัด (Flat Fan) ที่มีความแม่นยำสูง

  • โครงสร้างแบบ 3 ชิ้น (3-Piece Construction): ประกอบด้วยส่วนฐาน (Combined base), ฝาครอบ (Cap) และปลายหัวฉีด (Spray tip)
  • การบำรุงรักษาที่ยืดหยุ่น: ออกแบบมาให้สามารถเปลี่ยนเฉพาะส่วนฝาครอบปลายหัวฉีดได้ตามต้องการ
  • การใช้งานร่วมกันได้ (Compatibility): ส่วนฐาน (Joint parts) สามารถใช้ร่วมกับหัวฉีดสเปรย์แบบพัดมาตรฐานที่ใช้กับของเหลวได้
  • ความแม่นยำขององศา: มีระยะต่อเนื่องที่สั้นที่สุดเพื่อให้ได้มุมองศาการสเปรย์ที่มีประสิทธิภาพ ซึ่งเป็นลักษณะเฉพาะที่แตกต่างจากหัวฉีดของเหลวทั่วไป

2. การประยุกต์ใช้งาน (Major Applications)

หัวฉีดรุ่น K1 สามารถตอบโจทย์การใช้งานได้หลากหลายตามประเภทของตัวกลางที่ใช้:

สำหรับการใช้ลม (Compressed Air)

  • ใช้ในงานทำความสะอาดพื้นผิว (Cleaning)
  • งานกำจัดฝุ่นละอองในกระบวนการผลิต (Dust-removing)
  • งานเป่าแห้งชิ้นงานหลังการล้าง (Drying)
  • การสร้างม่านลมเพื่อกั้นพื้นที่ (Air curtain)

สำหรับการใช้ไอน้ำ (Steam)

  • งานเพิ่มความชื้นในบรรยากาศหรือชิ้นงาน (Humidifying)
  • การปรับแต่งอุณหภูมิในห้องควบคุม (Temperature-adjusting)
  • การควบคุมระดับความชื้นสัมพัทธ์ (Humidity-adjusting)

3. ข้อมูลทางเทคนิคและวัสดุ (Technical Data & Materials)

  • วัสดุ (Materials): มีให้เลือกทั้งทองเหลือง (Brass), สแตนเลสเกรด 303 (SS303), สแตนเลสเกรด 316 (SS316)
  • ขนาดข้อต่อ (Thread Size): รองรับขนาด 1/4" และ 3/8"

4. ตารางประสิทธิภาพการทำงาน (Performance Data Insights)

หัวฉีดรุ่น K1 มีรหัสความจุ (Capacity Code) ให้เลือกตั้งแต่ L จนถึง V เพื่อรองรับอัตราการไหลที่แตกต่างกัน:

Nozzle type
(รุ่น)		 Slot width
(mm)		 Air Capacity (L/min)
ปริมาณลม		 Steam Flow Rate (L/min)*
ปริมาณไอน้ำ		 The coverage of nozzle for distance is 150mm
ระยะครอบคลุม
1 Bar 2 Bar 4 Bar 7 Bar 1 Bar 2 Bar 4 Bar 7 Bar 1 Bar 4 Bar
L 0.20 21 38 65 102 0.75 1.4 2.3 3.7 275 419
P 0.33 41 60 99 153 1.5 2.1 3.6 5.5 152 254
Q 0.58 77 111 190 305 2.8 4.0 6.8 11.5 228 330
R 1.1 132 198 345 540 4.7 7.1 12.3 19.5 158 241
U 1.1 210 335 570 880 7.6 12.0 20.3 32 275 368
V 2.3 430 700 1150 1725 15.3 25 42 63 238 343

(ข้อมูลอ้างอิงจากการทดสอบที่ระยะห่าง 150 มม.)

5. วิธีการระบุรหัสสั่งซื้อ (Ordering Information)

[ขนาดเกลียว] — [รุ่นหัวฉีด] — [รหัสความจุ] — [รหัสวัสดุ]
1/4 — K1 — L — SS
