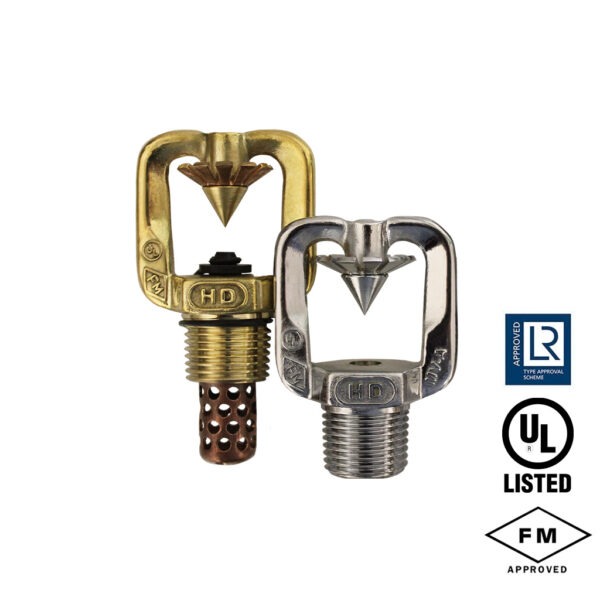

Medium Velocity Water Spray Nozzle หรือ MV Water Spray Nozzle เป็นหัวฉีดน้ำดับเพลิงที่ใช้ในระบบป้องกันอัคคีภัยแบบติดตั้งถาวร โดยเฉพาะระบบ Deluge Water Spray System หรือ Fixed Water Spray System ซึ่งออกแบบมาเพื่อฉีดน้ำเป็นละอองขนาดเล็กถึงปานกลางในรูปแบบกรวย ครอบคลุมพื้นผิวของอุปกรณ์หรือพื้นที่เสี่ยงอย่างสม่ำเสมอ

หัวฉีดประเภทนี้เป็นหัวฉีดแบบเปิด (ไม่ใช่หัว Sprinkler แบบปิดที่แตกเมื่อได้รับความร้อน) เมื่อน้ำถูกจ่ายเข้าระบบ หัวฉีดทุกหัวในโซนที่กำหนดจะฉีดน้ำพร้อมกัน เหมาะกับการปกป้องอุปกรณ์สำคัญ เช่น หม้อแปลงไฟฟ้า ถังเก็บน้ำมัน พื้นที่เก็บสารไวไฟ Cable Tray และโครงสร้างเหล็ก

หลักการทำงานทางวิศวกรรม

หัวฉีดใช้หลักการจ่ายน้ำผ่านรู Orifice และกระทบ Deflector เพื่อกระจายน้ำออกเป็นรูปกรวยอย่างสม่ำเสมอ หน้าที่หลักของระบบ ได้แก่

  • 1ลดอุณหภูมิของพื้นผิวที่ได้รับความร้อน
  • 2ป้องกันการดูดซับความร้อนจากไฟภายนอก
  • 3ลดโอกาสที่ไฟจะลุกลามไปยังอุปกรณ์ข้างเคียง
  • 4ช่วยควบคุมเพลิงในบางกรณี ขึ้นอยู่กับ Water Density และชนิดของเชื้อเพลิง
  • 5ป้องกันความเสียหายต่อโครงสร้าง เช่น เสาเหล็ก ถังเก็บ หรือ Housing ของเครื่องจักร
ตัวอย่าง K-Factor: หัวฉีด K-30 ที่แรงดัน 2 kg/cm² → อัตราการไหล ≈ 42 ลิตร/นาที/หัว  |  หัวฉีด K-41 ที่แรงดันเดียวกัน → อัตราการไหล ≈ 58 ลิตร/นาที/หัว
การเลือก K-Factor ส่งผลโดยตรงต่อขนาดท่อ ปั๊ม และถังเก็บน้ำสำรอง

แนวทางการเลือกหัวฉีด MV Water Spray Nozzle

การเลือกหัวฉีดควรพิจารณาจากลักษณะของความเสี่ยง ไม่ใช่เลือกจากขนาดหัวฉีดเพียงอย่างเดียว

1. ลักษณะพื้นผิวที่ต้องป้องกัน

พื้นผิวแนวตั้ง เช่น ถังเก็บ หม้อแปลง หรือเครื่องจักร ต้องเลือกมุมสเปรย์และตำแหน่งให้ละอองน้ำครอบคลุมทั้งหมด พื้นผิวโค้งอาจต้องใช้หลายมุมเพื่อป้องกันจุดบอด

2. Spray Angle

มุมกว้าง 120°–160° เหมาะกับพื้นที่กว้างระยะใกล้ | มุมแคบ 65°–90° เหมาะกับการฉีดเฉพาะจุดหรือต้องการแรงปะทะมากขึ้น ต้องสัมพันธ์กับระยะติดตั้งจริง

3. K-Factor & Water Density

K-Factor สูงให้น้ำมากกว่า แต่ต้องการปั๊มและท่อรองรับ Water Density ต้องออกแบบให้เหมาะกับชนิดความเสี่ยง ไม่ว่าจะเป็นการทำความเย็น Exposure Fire หรือควบคุมเพลิง

4. วัสดุของหัวฉีด

พื้นที่ทั่วไปใช้ Brass ได้ แต่สภาพแวดล้อมกัดกร่อน เช่น โรงงานเคมี ชายทะเล หรือมีไอสารเคมี ควรเลือก Stainless Steel 316 เพื่อความทนทานระยะยาว

5. การป้องกันการอุดตัน

ต้องมี Strainer ที่เหมาะสม โดยเฉพาะหัวฉีดรูเล็กหรือแหล่งน้ำที่มีตะกอน หัวฉีดอุดตันเพียงส่วนหนึ่งอาจทำให้เกิดจุดบอดในพื้นที่ป้องกัน

ตัวอย่างการใช้งานในโรงงาน

หม้อแปลงไฟฟ้า — Outdoor Transformer

หม้อแปลงไฟฟ้ามีความเสี่ยงจากน้ำมันฉนวน หากเกิดไฟไหม้ ความร้อนอาจลามไปยังหม้อแปลงข้างเคียง อาคารควบคุม หรือ Cable Tray การติดตั้ง MV Water Spray Nozzle รอบหม้อแปลงจะช่วยทำความเย็นผิว ลดอุณหภูมิจากไฟภายนอก ควรออกแบบร่วมกับระบบตรวจจับเพลิงไหม้ Deluge Valve ระบบระบายน้ำ และบ่อกักน้ำปนเปื้อนน้ำมัน

ถังเก็บสารไวไฟ — Flammable Liquid Storage

ออกแบบระบบน้ำสเปรย์เพื่อทำ Cooling บนผิวถัง ลดการเพิ่มอุณหภูมิและแรงดันภายในเมื่อได้รับความร้อนจากไฟข้างเคียง ต้องพิจารณา Fire Scenario, ระยะห่างของถัง, ทิศทางลม, Drainage และการป้องกันไม่ให้น้ำพาเชื้อเพลิงลุกลามไปยังพื้นที่อื่น

Cable Tray & ห้องเครื่องจักรสำคัญ

Cable Tray ที่มีสายไฟจำนวนมากอาจเป็นเส้นทางให้ไฟลุกลามได้ การใช้ระบบ Water Spray ร่วมกับ Fire Stop ที่ช่องเปิดผนังและพื้น จะช่วยลดโอกาสที่ไฟและควันลามผ่านแนวสายไฟอย่างได้ผล

แนวทางป้องกันไฟไหม้ลุกลามเพิ่มเติม

การใช้หัวฉีด MV Water Spray Nozzle เป็นเพียงส่วนหนึ่งของระบบป้องกันอัคคีภัย การลดโอกาสไฟลุกลามควรออกแบบเป็นระบบรวม

  • แยกพื้นที่เสี่ยงด้วย Fire Compartment
    กั้นแยกพื้นที่เก็บวัตถุไวไฟหรือเครื่องจักรสำคัญด้วยวัสดุทนไฟ
  • ปิดช่องเปิดด้วย Fire Stop
    ปิดช่องท่อ ช่องสายไฟ และช่องเปิดด้วยวัสดุทนไฟ ป้องกันไฟและควันลามข้ามพื้นที่
  • ระบบตรวจจับและสั่งงานอัตโนมัติ
    Heat / Flame / Smoke Detector สั่งเปิด Deluge Valve และแจ้งเตือนทันที
  • Interlock ตัดแหล่งเชื้อเพลิงและไฟฟ้า
    ตัดปั๊มเชื้อเพลิง ปิดวาล์วแก๊ส หยุด Conveyor หรือตัดระบบไฟฟ้าที่เกี่ยวข้อง
  • ควบคุมงาน Hot Work
    งานเชื่อม เจียร ตัดโลหะ — ใช้ระบบ Hot Work Permit และจัดเตรียมผู้เฝ้าระวัง
  • ตรวจสอบและทดสอบระบบเป็นประจำ
    ตรวจสอบ Strainer, วาล์ว, ปั๊ม, Pressure Gauge, Fire Alarm และ Deluge Valve ตามรอบ
  • วางแผนอพยพและฝึกซ้อม
    เส้นทางหนีไฟ ป้ายทางออก ไฟฉุกเฉิน และฝึกซ้อมเพื่อให้คนออกจากพื้นที่เสี่ยงได้เร็ว

กฎหมายและมาตรฐานที่เกี่ยวข้อง

โรงงานอุตสาหกรรม & อาคารสูง

กฎหมายไทยกำหนดให้โรงงานที่มีความเสี่ยงต้องมีมาตรการป้องกันและระงับอัคคีภัย ครอบคลุมระบบแจ้งเหตุเพลิงไหม้ ระบบน้ำดับเพลิง เครื่องดับเพลิงแบบมือถือ ระบบดับเพลิงอัตโนมัติ การตรวจสอบบำรุงรักษา การฝึกอบรม และการกั้นแยกพื้นที่เสี่ยง

สำหรับอาคารสูงและอาคารขนาดใหญ่พิเศษ ต้องมีระบบท่อยืน ตู้หัวฉีดน้ำดับเพลิงทุกชั้น ระบบน้ำสำรอง หัวรับน้ำดับเพลิงภายนอก และระบบดับเพลิงอัตโนมัติที่ครอบคลุมพื้นที่ตามข้อกำหนด

การติดตั้ง MV Water Spray Nozzle ควรออกแบบโดยวิศวกรผู้เชี่ยวชาญ โดยอ้างอิง NFPA 15 กฎหมายไทย และข้อกำหนดของหน่วยงานท้องถิ่น เพื่อให้ระบบทำงานได้จริงและลดความเสี่ยงด้านชีวิต ทรัพย์สิน และความต่อเนื่องของการผลิต
